貫穿式28mm直線絲桿步進電機
-
1、絲桿直線往復運動；
2、最大推力120N；
3、簡化結構設計，降低結構成本。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

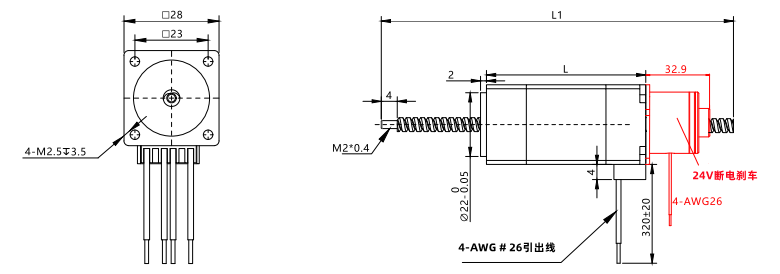

外形尺寸
-

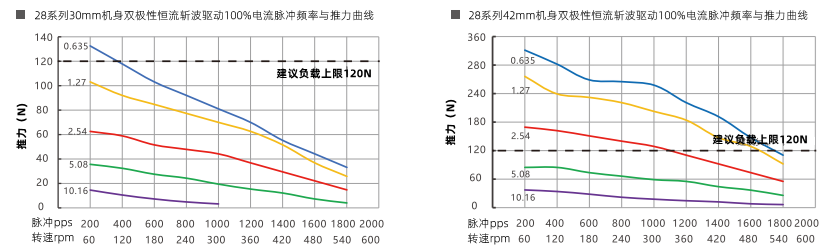

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
11N3410B1-X-□□□
|
規格 |
說明 |
|
11 |
電機外徑：28mm |
|
N |
電機類型：貫穿式 |
|
34 |
機身長度：34mm |
|
10 |
額定電流：1.0A |
|
B1 |
絲桿代碼 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
11N3410B1-X-□□□ |
2.7V |
1A |
0.06N.m |
34mm |
脈沖型S-224D |
|
11N4510B1-X-□□□ |
3.7V |
1A |
0.12N.m |
45mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程（mm） |
步長1.8°（mm） |
斷電自鎖力（N） |
|
B1 |
4.76mm |
0.6035 |
0.003175 |
100 |
|
B2 |
1.27 |
0.00635 |
40 |
|
|
B3 |
2.54 |
0.0127 |
10 |
|
|
B4 |
5.08 |
0.0254 |
1 |
|
|
B5 |
10.16 |
0.0508 |
0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
